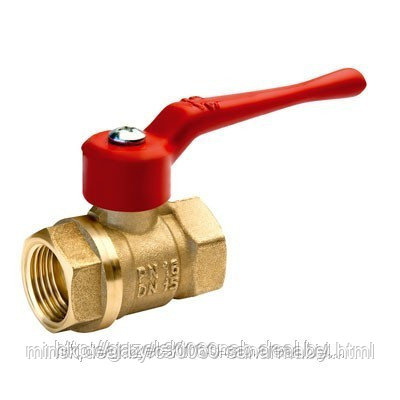

Кран шаровой латунный Ду32 11Б27П1 VP, ручка-рычаг

  • В наличии
  • Оптом и в розницу

Цену уточняйте

+375296064696
мобильный
  • +375173790505
  • +375291175710
    мобильный
  • +375291727019
    мобильный
  • + 375172910529
  • График работы
  • Адрес и контакты
Кран шаровой латунный Ду32 11Б27П1 VP, ручка-рычаг
Кран шаровой латунный Ду32 11Б27П1 VP, ручка-рычагВ наличии
Цену уточняйте
+375296064696
мобильный
  • +375173790505
  • +375291175710
    мобильный
  • +375291727019
    мобильный
  • + 375172910529

Описание

Краны шаровые латунные 11Б27П1 предназначены для установки на трубопроводах в качестве запорного устройства для воды и пара.

Материал корпусных деталей: латунь ЛС59-1 ГОСТ 15527-2004

Материал шаровой заслонки: латунь ЛС59-1 ГОСТ 15527-2004 с покрытием Н9Х.

Органы управления: рычаг или бабочка из алюминия марки АК-7 ГОСТ 1583-93 с покрытием эпоксиполиэфирной порошковой композицией красного цвета.

Материал уплотнений шара и штока: Фторопласт (PTFE).

Класс герметичности затвора: А по ГОСТ 9544-2005.

Тип проточной части корпуса: Полнопроходной (соответствуют ГОСТ 21345).



Шаровый кран 11Б27П1 чертеж

Габаритные и присоединительные размеры



DN, мм

D

H, мм

В, мм

Н1, мм

Рабочая среда

PN, МПа

Температура рабочей

среды, град.

Вес, кг

Кол-во в упаковке, шт

15

G1/2"

44

48

80

Вода, пар

1,6

от +1 до +150

0,158

160

20

G3/4"

44

55

80

Вода, пар

1,6

от +1 до +150

0,226

100

25

G1"

55

64

100

Вода, пар

1,6

от +1 до +150

0,381

50

32

G1 1/4"

63

77

100

Вода, пар

1,6

от +1 до +150

0,551

25

40

G1 1/2"

78

87

160

Вода, пар

1,6

от +1 до +150

0,896

15

50

G2"

87

103

160

Вода, пар

1,6

от +1 до +150

1340

10

Шаровой кран — разновидность трубопроводного крана, запирающий или регулирующий элемент которого имеет сферическую форму.

Подвижным элементом (затвором) таких кранов служит пробка сферической формы — шар, по оси которой выполнено сквозное круглое отверстие для прохода среды. В проходных кранах для полного закрытия или открытия прохода достаточно повернуть шар на 90°. Диаметр отверстия чаще всего соответствует внутреннему диаметру трубопровода, на который устанавливается кран, называющийся в этом случае полнопроходным. Гидравлические потери при проходе рабочей среды через полностью открытый кран весьма малы, практически такие же как при проходе среды через трубу, равную по длине корпусу крана, что в разы меньше, чем в других типах запорной арматуры. Это ценное качество сделало шаровые краны основным запорным устройством на линейной части магистральных газопроводов. Однако для уменьшения габаритов и крутящих моментов, необходимых для управления арматурой, иногда применяются суженные краны. Кроме вышесказанного шаровые краны имеют ряд других достоинств, среди которых:

  • простота конструкции;
  • высокая и надёжная герметичность;
  • небольшие габариты;
  • простая форма проточной части и отсутствие в ней застойных зон;
  • удобное управление;
  • малое время, затрачиваемое на поворот;
  • применимость для вязких и загрязнённых сред, суспензий, пульп и шламов.

Характеристики

Основные
Тип затвора  Шаровый
Тип присоединенияМуфтовое
Класс герметичности  А
Способ монтажаГоризонтальный/вертикальный
