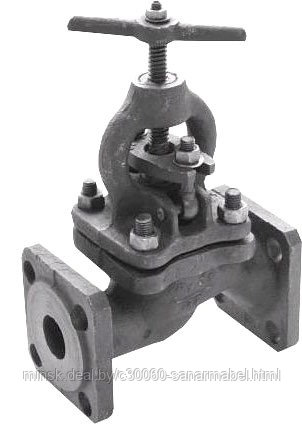

Клапан (вентиль) чугунный фланцевый Ду80
- В наличии
- Оптом и в розницу
Цену уточняйте
Заказ только по телефону
- +375 (29) 117-57-10мобильный
- +375 (29) 606-46-96мобильный
- +375 (29) 196-36-96мобильный
Описание
Назначение: для установки на трубопроводах для периодического включения или отключения части трубопровода.
Клапан запорный из ковкого чугуна фланцевый 15кч16п1
-
Наименование изделия: Клапан запорный из ковкого чугуна фланцевый 15кч16п1
- Марка:15кч16п1
- Назначение: Для включения или отключения водо-, паропровода
- Регламентирующий документ: ТУ26-07-1428-87
- Страна происхождения: Украина
- Давление условное PN, МПа (кгс/см2): 2,5(25)
Температура рабочей среды (наибольшая): 225С
- Материал (основной): Ковкий чугун КЧ30-6
- Присоединение: Фланцевое
- Среда рабочая: Вода, пар
- Управление: Ручное
- Комплект поставки: Клапан в сборе; техническое описание и инструкция по эксплуатации (2 экз. на одну партию изделий в один адрес); паспорт (2 экз. на одну партию изделий в один адрес)
- Фирма-изготовитель: ЗАЗ (Украина)
- Ед. изм: шт
| Обозначение | DN,мм | D, мм | D1,мм | D2,мм | D0,мм | L, мм | b, мм | d, мм | n | H, мм | Н1,мм |
| 32 | 135 | 100 | 78 | 120 | 180 | 17 | 18 | 4 | 224 | 239 | |
| 40 | 145 | 110 | 88 | 120 | 200 | 18 | 18 | 4 | 235 | 253 | |
| 50 | 160 | 125 | 102 | 140 | 230 | 20 | 18 | 4 | 235 | 253 | |
| 60 | 180 | 145 | 122 | 200 | 290 | 22 | 18 | 8 | 303 | 358 | |
| 80 | 195 | 160 | 138 | 200 | 310 | 24 | 18 | 8 | 333 | 368 |
Устанавливается на трубопроводах и установках для нефти, мазута, масла, воды (хозпитьевого и технического назначения) и пара в качестве запорных устройств.
Изготовление и поставка по ТУ3732-005-00218137-2008
Технические харрактеристики
| Давление условное PN, МПа (кгс/см2) | 2,5(25) |
| Температура рабочей среды (наибольшая) | 225С |
| Материал (основной) | Ковкий чугун КЧ30-6-Ф |
| Присоединение | Фланцевое (Приёмные фланцы 1-го исполнения) |
| Среда рабочая | Вода, пар |
| Управление | Ручное |
Основные размеры (в мм)
| DN | 32, 40, 50, 65, 80 |
| L | 180, 200, 230, 290, 310 |
| H | 262, 265, 265, 295, 310 |
| D | 135, 145, 160, 180, 195 |
| D1 | 100, 110, 125, 145, 160 |
| D0 | 120, 120, 120, 200, 200 |
| d | 18, 18, 18, 18, 18 |
| n | 4, 4, 4, 8, 8 |
| Масса, кг | 8.0, 10.1, 11.3, 25, 32.0 |
Характеристики
| Основные | |
|---|---|
| Страна производитель | Россия |
| Тип присоединения | Фланцевое |
Информация для заказа
- Цена: Цену уточняйте
